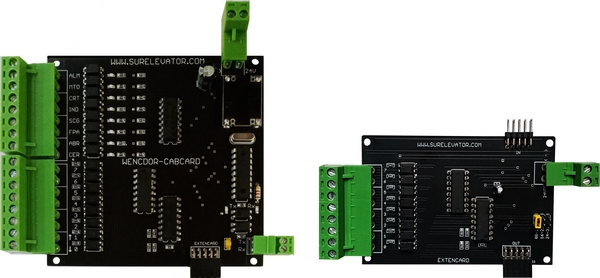

La CABCARD es una tarjeta electrónica que permite centralizar todas las llamadas de cabina y señales comando, en un paquete de datos que viajan por medio de 2 hilos del cable viajero, cuyos terminales serán conectados al borne CABINA del Controlador WENCDOR de manera directa. Este concepto permite ahorrar costos de instalación por cable viajero y simplifica el trabajo de conexión de llamadas de cabina y señales digitales.

La tarjeta CABCARD propiamente controla 8 estaciones.

La tarjeta EXTENCARD adiciona 8 estaciones a la tarjeta CABCARD. Podemos agregar hasta 2 EXTENCARD a la tarjeta CABCARD para alcanzar un servicio de hasta 24 estaciones.

Las tarjeta CABCARD monitorea las siguientes señales:

- Alarma.

- Mantenimiento.

- Cortina.

- Independiente.

- Sobre Carga.

- Final de Puerta Abierta (FPA = Switch normalmente abierto que se cierra cuando las puertas están completamente abiertas).

- Abrir puertas.

- Cerrar puertas.

- Subir (En modo Mantenimiento).

- Bajar (En modo Mantenimiento).

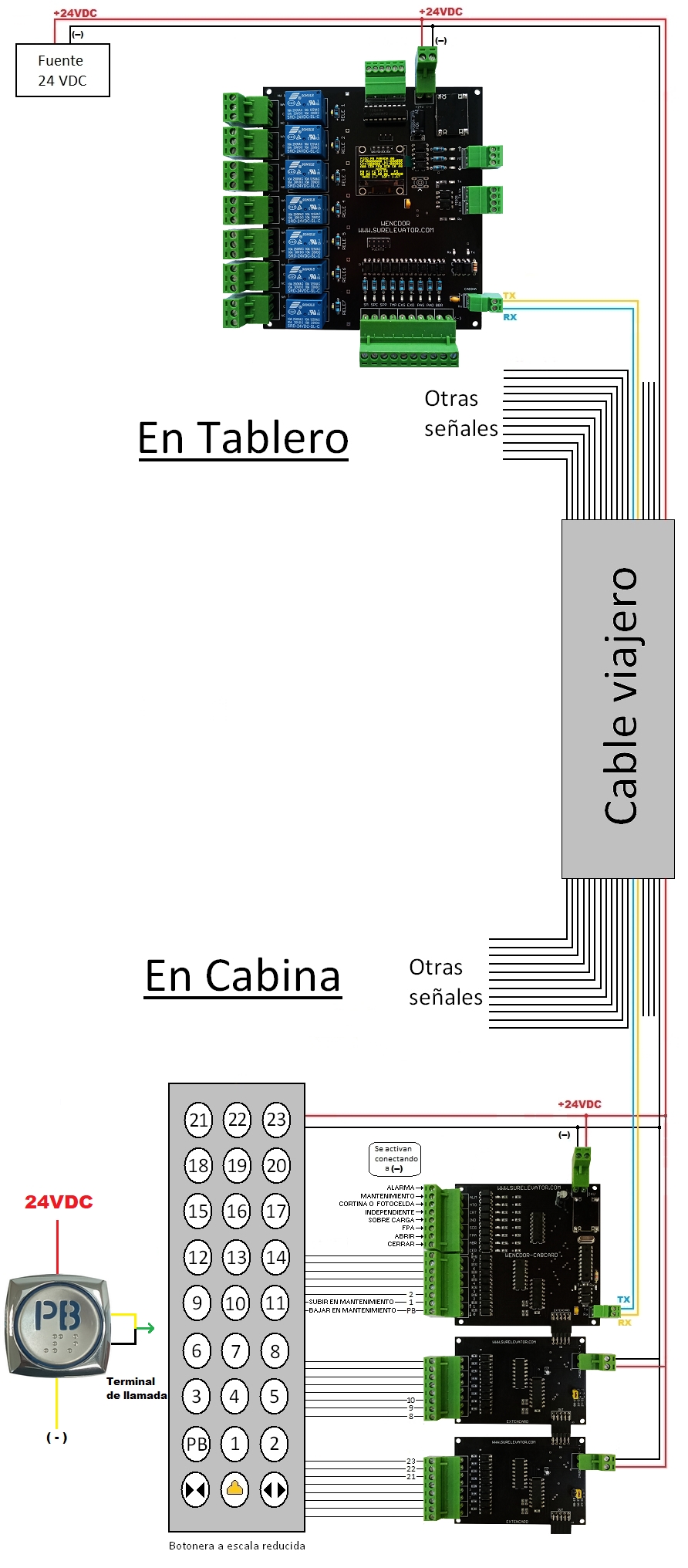

Plano de instalación

Especificaciones técnicas:

- Voltaje nominal 24VDC.

- Led naranja indicador de transmisión.

- Led azul indicador de recepción.

- Activación de llamadas y señales digitales mediante conexión a negativo.

- Capacidad de corriente por botón 50 mA.

- Medidas (AxL):

* CABCARD 12,2 x 9,5 cm.

* EXTENCARD 11.9 x 7,2 cm



Solicite en la sección de Contacto su cotización.
